四柱液壓機

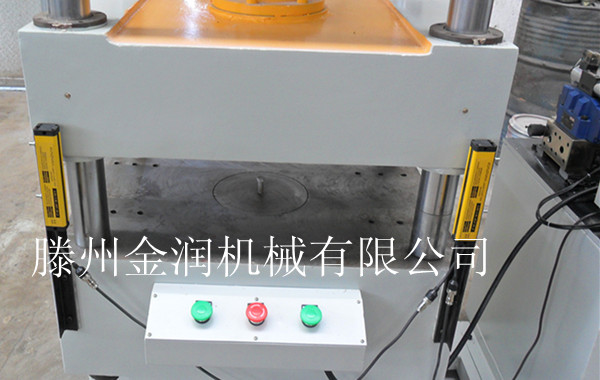

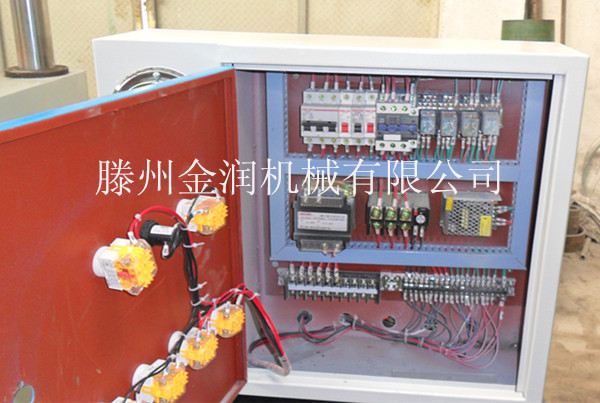

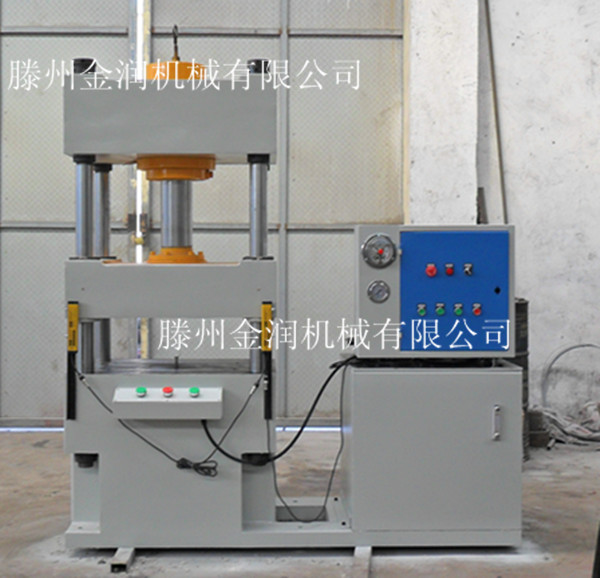

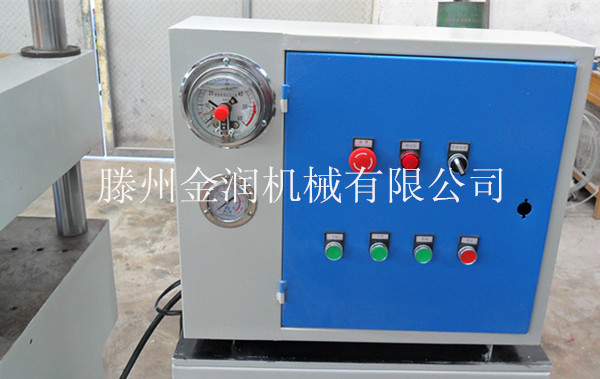

100T四柱三梁液壓機車間實景拍攝

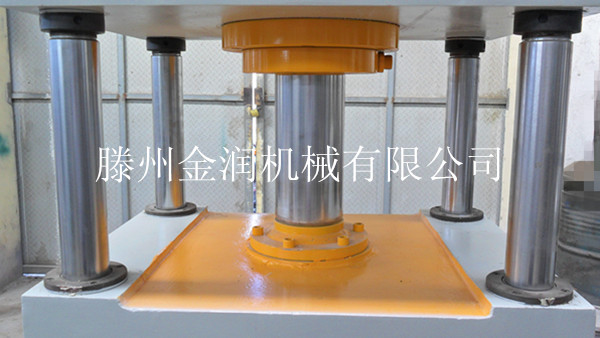

四柱三梁液壓缸徑圖
YQ32-100T四柱3梁液壓機具體配置咨詢
YQ32-100噸液壓機配置參數
項 目 | 規 格 參 數 |
YQ32四柱3梁液壓機 | 100噸 |
工作臺有效面積 | 600mm*600mm |
工作臺高度 | 600mm-800MM(從地面到工作臺面距離) |
開口高度 | 500mm(可定制) |
油缸行程 | 100噸和行程300mm |
公稱壓力 | 1000kn |
四柱尺寸 | 70mm鍍鉻 |
電控形式 | 手控按鈕 |
電機功率(Kw) | 5.5kw(380v純銅芯) |
控制形式 | 液壓換向 |
工作壓制 | 壓力可調 |
液壓設計原理 | 電磁換向閥 |
主機器外形 | 長1.6米*寬0.8米*高2.1米 |
售價元/臺 |
包括(100T四柱3梁液壓機1臺) |
保修時間 | 一年 |
注:1.機器泵站和主體連體式設計,單獨泵站
2.缸底、鋼筒、活塞、活塞桿整體鍛打,材料:45#鋼。
3.活塞桿離了氮化,表面滲碳淬火,深度:0.03mm~0.04mm,電鍍硬鉻,層厚0.04mm~0.05mm4.立柱采用45#中碳鋼,進行調質處理,表面淬火處理,電鍍
液壓機設計制造執行標準:
GB9166-88 《四柱油壓機精度》
JB9967-99 【液壓機噪聲】
JB/T1829-1997 《鍛壓機械通用技術條件》
GB50054-95 《低壓配電設計規范》
JB3818-1999 《液壓機技術條件》
JB3915-1985 《液壓機安全技術條件》
GB/T5226.1-96 《工業機械電氣設備部分通用技術條件》
GB/T3766-83 《液壓系統通用技術條件》
JB/T1829-1997 《鍛壓機械通用技術條件》
